分散机房温湿度烟感水浸环境监测方案

15665782201-张工





方案主题：网络机房环境监测，拓扑图如下：

方案分析：随着信息技术的发展，计算机系统及通信设备数量与日俱增，规模也越来越大，中心机房、IDC等已成为各大单位业务管理的核心场所。为保证机房的安全正常工作，与之配套的动力系统、环境系统、安防系统、消防系统必须时时刻刻稳定协调运行。如果机房动力及环境设备出现故障，轻则导致计算机宕机，重则导致数据丢失等严重后果。因此，一套可对机房进行7x24小时实时监控的系统非常重要。

机房监控是针对机房动力和环境的集中监控管理，其监控对象主要是机房动力和环境等设备。

机房环境监控是综合机房整体分布环境的一个机房集中监控系统，是完整的室内集中监控系统。

被监控对象按功能分为动力和环境两大类，

动力类包括高压配电、低压配电、UPS、油机、电源、电池组、空调等，

环境类包括烟感、温度、湿度、非法入侵、漏水检测，断电检测等

以下方案为机房环境类监测方案

机房环境监控组成

（1）温湿度变送器

1.1产品概述

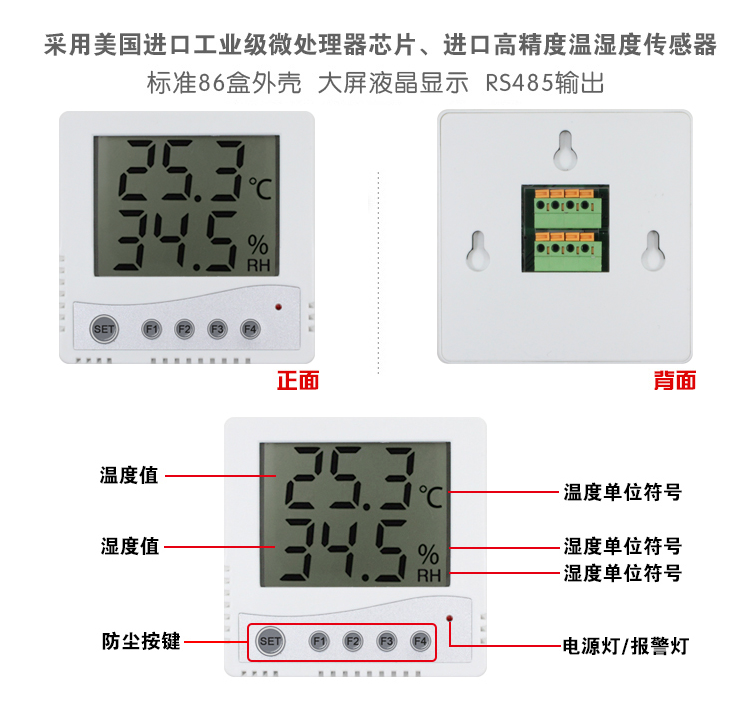

该变送器带有液晶显示，实时显示温湿度，背部免螺丝端子接线，可安装在标准86mm接线盒上。设备采用标准MODBUS-RTU 通信协议，RS485信号输出，通信距离最大可达2000米（实测）。探头内外置可选，广泛适用于通讯机房、仓库楼宇以及自控等需要温湿度监测的场所。安全可靠，外观美观，安装方便。

1.2功能特点

大屏液晶显示，美观大方

接线端子采用军工级弹簧式免螺丝端子，一压一插即可接线，现场即使没有螺丝刀也能快速接好线，可适应线径0.3～2.0mm2

采用高精度温湿度测量单元，现场自校准，长期稳定性好漂移小

采用专用的485电路，标准ModBus-RTU通信协议，通信地址及波特率可设置

10~30V直流宽电压范围供电

探头内置外置可选，探头内置型安装简单方便，探头外置型可选多种探头应用于不同场合，探头线最长可达30米

按键可设置参数，操作方便

1.3主要技术指标

直流电源（默认）	10-30V DC
最大功耗	0.4W
A准精度	湿度	±2%RH（5%~95%RH，25℃）
	温度	±0.4℃（25℃）
B准精度（默认）	湿度	±3%RH（5%~95%RH，25℃）
	温度	±0.5℃（25℃）
变送器电路工作温湿度	-20℃~+60℃，0%RH~80%RH
探头工作温度	内置探头	-40~+80℃
	外置精装探头
	外置防水探头
探头工作湿度	0~100%RH
通信协议	Modbus-RTU通信协议
输出信号	485信号
温度显示分辨率	0.1℃
湿度显示分辨率	0.1%RH
温湿度刷新时间	1S
长期稳定性	温度	≤0.1℃/y
	湿度	≤1%RH/y
响应时间	温度	≤15s（1m/s风速）
	湿度	≤4s（1m/s风速）
开孔尺寸	60mm
参数设置	通过软件设置或者按键直接修改







（2）烟雾探测器

1.1 产品概述

RS-YG-N01光电感烟火灾探测报警器（以下称报警器）能够探测火灾时产生的烟雾。报警器采用光电感烟器件及优良的生产工艺，工作稳定，外形美观，安装简单，无需调试，可广泛应用于商场、宾馆、商店、仓库、机房、住宅等场所进行火灾安全检测。报警器内置蜂鸣器，报警后可发出强烈声响。报警器采用标准的485信号输出，Modbus协议，支持二次开发。

1.2 主要技术指标

供电电源：10~30V DC

静态功耗：0.12W

报警功耗：0.7W

报警声响：≥80dB

信号输出：RS485

通信协议：Modbus-RTU

烟雾灵敏度：1.06±.26%ＦＴ

符合标准：GB4715-2005

工作环境：-10℃~50℃，≤95%，无凝露

（3）漏水变送器

1.1 产品概述

该水浸传感器广泛适用于通讯基站、宾馆、饭店、机房、图书馆、档案库、仓库、设备

机柜以及其它需积水报警的场所。采用独有的交流检测技术，有效避免了浸水电极长时间工作氧化导致漏水灵敏度下降的问题。该设备可选485输出、开关量干接点输出。485输出为标准ModBus-RTU，最远通信距离2000米，可直接接入现场的PLC、工控仪表、组态屏或组态软件。外接漏水电极最远可达30米，亦可外接长达30米漏水绳。该设备采用防水外壳，防护等级高，可长时间应用于潮湿、高粉尘等恶劣场合。

1.2 功能特点

我公司采用交变电流采集积水的电感参数，准确区分是否发生水浸，甚至可以区分纯净水与自来水（默认以自来水为检测对象，若要检测纯净水请特殊说明）。因为采用交变电流检测，电极即使长时间浸泡也不会产生电泳极化，不依赖特殊电极，做到寿命长、检测可靠。---此技术为我公司专利，已获专利局授权，凡仿冒者我公司保留追究其法律责任的权利。

1.3 主要技术指标



（4）以太网集中器

以太网集中器功能介绍：

可挂接 1-8 台本公司的 RS485 型变送器（温湿度、光照、水浸、断电等），并为挂接的 RS485 设备提供集中供电；

设备参数配置简单方便，可根据现场情况选择不同集中器上传数据；

局域网内通信、跨网关广域网通信，支持动态域名解析 DNS； n nn

带有 1 路继电器触点或者有源触点输出（订货时指定），设备可设置所挂接节点上下限，并与继电器关联。该继电器支持设备自动控制及远程手动控制； n

带有 1 路开关量信号输入； n

可接入我公司免费提供的 RS-RJ-K 软件平台及云监控平台；

设备 10~30V 供电；







软件平台

    ①，RS-RJ-K

该环境监控平台采用环境监控软件（RS-RJ-K）,客户只要通过电脑凭账号即可登录实时查看实时曲线、历史曲线、数据记录等，数据可导出制作报表，局域网内其他电脑可以直接通过访问IP，即可同步查看授权内的相关数据。在温湿度数据超限、断电、漏水、火灾、非法入侵等异常情况时，可以进行现场声光报警以及远程短信报警。在工作人员不在电脑旁时也能及时获取警报信息。





②云平台（www.0531yun.cn）

用户不需要自备服务器及公网IP，只需要气象监测主机插入一张手机卡，即可将数据通过GPRS方式上传至部署在阿里云服务器的环境监控云平台，可实现数据的实时显示、实时曲线查看、历史曲线查看、数据记录、超限报警、短信报警、邮件报警、数据导出、分权限管理、远程web访问等功能，支持设备名称、单位、转换函数的自定义，提供免费的安卓及苹果APP供用户使用，可实现对水库液位雨量环境的24小时不间断的监测。











































相关设备报价：

温湿度变送器	100元含税	液晶显示，485输出，探头内置 适用于室内,按键可调,自带声光报警。 温度量程：-20~60;    湿度量程0-100% 温度精度：±0.5℃； 湿度精度±3%RH 供电方式：10-30vdc
烟感变送器	285元含税	光电感烟火灾探测报警器（以下称报警器）能够探测火灾时产生的烟雾。 报警器内置 蜂鸣器，报警后可发出强烈声响。 安装方式：吸顶式安装 信号输出：RS485 烟雾灵敏度：1.06±.26%FT 符合标准：GB4715-2005 报警声响：≥80dB 供电范围：10-30vdc
水浸变送器	135含税	壁挂式安装，默认带漏水电极，不带漏水绳 485+继电器输出
漏水绳	21元/m	接水浸变送器
以太网集中器	420含税	8路通道，可通过网口上传数据至服务器端
声光报警器	40元/含税 35元/只不含税	接以太网集中器
